همه محصولات
میله گرد مس بریلیوم C17500 8x500 میلی متر برای تجهیزات جوشکاری مقاومتی
| محل منبع | چین |
|---|---|
| نام تجاری | CUBERYLLIUM |
| گواهی | ISO ROHS |
| شماره مدل | CuCo2Be |
| مقدار حداقل تعداد سفارش | 30 کیلوگرم |
| قیمت | USD 30～50/KG |
| جزئیات بسته بندی | بسته بندی در سیم پیچ + فیلم سیم پیچ ضد آب + خشک کن + جعبه چوبی |
| زمان تحویل | 10 تا 15 روز کاری |
| شرایط پرداخت | L/C، T/T |
| قابلیت ارائه | 50 تن در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام | میله گرد بریلیم مس C17500 | ASTM | ASTM B441 |
|---|---|---|---|
| سطح | روشن | مشخصات | 8*500 میلی متر |
| دولت | AT(TF00) | حرارت درمانی | 3 ساعت 480 درجه سانتیگراد |
| کاربرد معمولی | صنعت برق | شکل برای در دسترس است | راد و بار |
| سختی | B92 ~ 100 راکول B مقیاس | نام تجاری | CUBERYLLIUM® |
| استحکام کششی | 680 ~ 900 مگاپاسکال | درصد کشیدگی | 10 تا 30 دقیقه |
| رسانایی الکتریکی | 45 تا 60 درصد IACS | ||
| برجسته کردن | C17500 میله گرد مس بریلیوم 8x500 میلی متر,میله گرد مس بریلیوم 8x500 میلی متر,آلیاژ حاوی بریلیم C17500 |
||
توضیحات محصول
مس بریلیم مقاوم در برابر خوردگی C17500 میله گرد اندازه 8*500 میلی متر برای تجهیزات جوشکاری مقاومتی استفاده می شود
توضیحات محصول:
نام: میله گرد بریلیوم مس C17500
درجه: C17500
فرم محصول نهایی: میله / میله
استاندارد: ASTM B441
پردازش: بدون درز / جوش
ویژگی: مقاوم در برابر خوردگی
بسته بندی: بسته بندی در سیم پیچ + فیلم سیم پیچ ضد آب + خشک کن + جعبه چوبی
مشخصات: 8 * 500 میلی متر
معرفی بریلیم مس C17500:
| عنصر | آلیاژ C17500 دارای فرمول شیمیایی Becu است. |
|---|---|
| نام متفاوت مس بریلیم | بریلیم برنز، مس بریلیم (مکعب)، مس چشمه |
| ویژگی | C17500 استحکام متوسطی دارد و رسانایی آن حدود 50 درصد است. |
| کاربرد | آلیاژ C17500 در طیف گسترده‌ای از فرآیندهای صنعتی در تجهیزات جوشکاری مقاومتی، قطعات سوئیچ، اتصالات فنری، بست‌ها، گیره‌های فیوز، نوک پیستون ریخته‌گری، فنرها، نوک‌های جوشکاری مقاومتی و نقطه‌ای، اتصالات، قالب‌های جوشکاری درز، قطعات رله، استفاده می‌شود. ابزار برای قالب های پلاستیکی، واشر، و غیره. این در ورق، لوله های گرد، میله های مستطیلی، میله های مسطح، سیم های گرد، کلاف ها، میله های مربع، صفحات، میله های گرد، میله های شش گوش و اشکال مختلف سفارشی موجود است. |
ترکیب شیمیایی آلیاژهای مس بریلیم C17500:
| کوبریلیوم® نام تجاری | UNS-شماره | بریلیم | کبالت | نیکل | کبالت + نیکل | رهبری | مس |
| Cuberyllium-C750 | C17500 | 0.40-0.70 | 2.4 الی 2.7 | - | - | - | تعادل |
مشخصات مواد مرتبط ازآلیاژهای مس بریلیم C17500:
میله/میله/لوله: ASTM B441, SAE J461, 463;RWMA کلاس 3
نوارها: ASTM B534
ورق: ASTM B534
سیم: ASTM B441
صفحات: ASTM B534، SAE J461، RWMA کلاس 3
استانداردهای اروپایی: CuCo2Be، CuCoBe، UNS.C17500، آلیاژ 10، DIN 2.1285، CW104C به EN
توجه داشته باشید:
ASTM: انجمن آمریکایی آزمایش و مواد
SAE: انجمن مهندسین خودرو
AMS: مشخصات مواد هوافضا (منتشر شده توسط SEA)
RWMA: انجمن تولیدکنندگان جوشکار مقاومتی
توجه: مگر اینکه خلاف آن مشخص شده باشد، مواد توسط ASTM تولید خواهد شد.
خصوصیات فیزیکی معمولی آلیاژهای مس بریلیم C17500:
| تراکم | 8.83 | g/cm3 |
| تراکم قبل از سن سخت شدن | 8.75 | g/cm3 |
| محدوده ذوب | 1000 ~ 1070 | ℃ |
| مدول الاستیک | 14.1 | (kg/mm2 (103) |
| ضریب انبساط حرارتی | 18 × 10 -6 | 20 درجه سانتی گراد تا 200 درجه سانتی گراد m/m/°C |
| رسانایی گرمایی | 0.48 | کالری/(cm-s-°C) |
خواص مکانیکی و الکتریکی مس بریلیم میله و میله و لوله CUBERYLLIUM®-750:
| خلق و خو (*) | قطر | حرارت درمانی |
استحکام کششی Mpa |
درصد کشیدگی (دقیقه) |
رسانایی الکتریکی درصد IACS |
سختی راکول مقیاس B |
|---|---|---|---|---|---|---|
| A(TB00) | ALL SIZE | / | 240 ~ 380 | 20 تا 40 | 20 تا 35 | B20 ~ 50 |
|
H(TD04) |
ALL SIZE | / | 440 تا 550 | 10 تا 20 | 20 تا 35 | B20 ~ 30 |
| AT(TF00) | ALL SIZE | 3 ساعت 480 درجه سانتیگراد | 680 ~ 900 | 10 تا 30 | 45 تا 60 | B92 ~ 100 |
| HT(TH04 | ALL SIZE | 2 ساعت 480 ℃ | 750 ~ 960 | 5 تا 30 | 48 تا 60 | B95 ~ 102 |

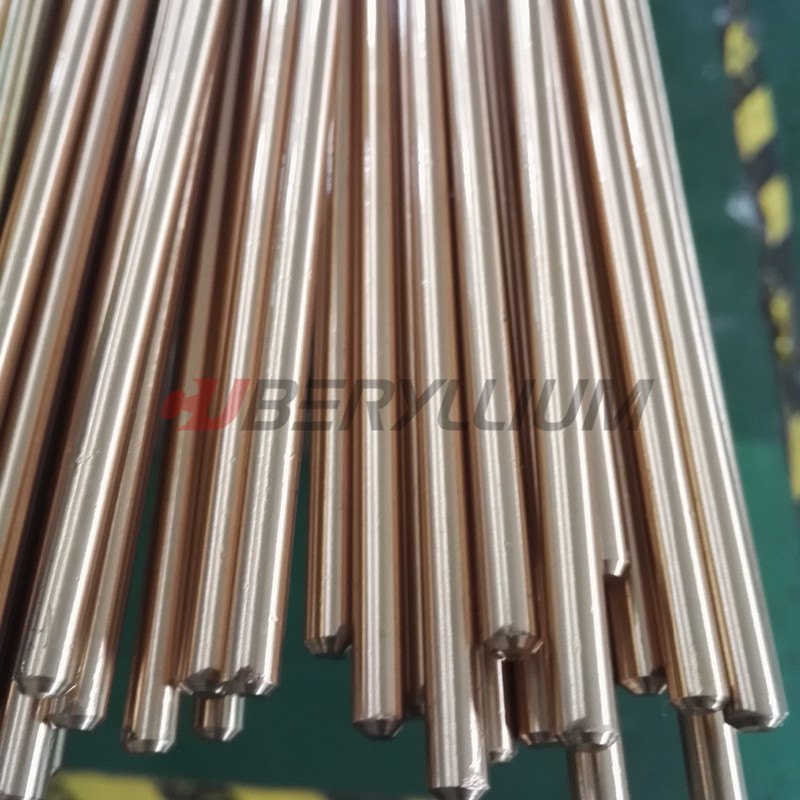

عکس محصول:
فناوری کلیدی مس بریلیم (حرارت درمانی)
سخت شدن سن
سخت شدن سن به طور قابل توجهی استحکام مواد را افزایش می دهد.این واکنش به طور کلی در دمای بین 260 تا 540 درجه سانتی گراد بسته به آلیاژ و ویژگی های مورد نظر انجام می شود.این چرخه باعث می شود که بریلیم محلول به عنوان یک فاز غنی از بریلیم (گاما) در ماتریکس و در مرزهای دانه رسوب کند.تشکیل این رسوب است که باعث افزایش زیاد استحکام مواد می شود.سطح خواص مکانیکی به دست آمده توسط دما و زمان در دما تعیین می شود.باید توجه داشت که مس بریلیوم هیچ ویژگی پیری دمای اتاق ندارد.
سوالات متداول:
Q1:مزایای مس بریلیم چیست؟ CUBERYLLIUM®؟
A1: 1: بزرگترین وزن کویل می تواند به 1200 کیلوگرم / کویل برسد
2: ما تنها کسی هستیم که توسط کوره نیمه پیوسته خلاء ذوب می شویم.
3: پرداخت بیشتر سطح برای مشتریان برتر.
Q2: شرایط پرداخت شما چطور است؟
A2: به طور کلی، 30٪ به عنوان سپرده توسط T / T، سپس 70٪ باید قبل از تحویل پرداخت شود.
Q3: چرا توسط کوره نیمه پیوسته خلاء ذوب می شوید؟
A3: می توان شمش ریخته گری را بدون گاز، جداسازی کوچکتر، پالایش دانه دریافت کرد
Q4: شرایط پرداخت چیست؟
A4: ما T/T، L/C، Paypal و غیره را می پذیریم. زمانی که مقدار متفاوت باشد می توان با آن مذاکره کرد.
محصولات توصیه شده
