همه محصولات
گواهی CuBe2 صیقلی روی سیم پیچ 0.10x8mm 0.35x8mm گواهی MTC 3.1
| محل منبع | چین |
|---|---|
| نام تجاری | CUBERYLLIUM® |
| گواهی | ISO,SGS |
| شماره مدل | CuBe2 |
| مقدار حداقل تعداد سفارش | 50 |
| قیمت | 30USD |
| جزئیات بسته بندی | جعبه کلاف + تخته سه لا |
| زمان تحویل | 10 تا 15 روز |
| شرایط پرداخت | L/C، T/T، Western Union |
| قابلیت ارائه | 200 تن در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام | نوارهای CuBe2 | حداکثر وزن کویل | 2T |
|---|---|---|---|
| نازک ترین ضخیم. | 0.1، 0.35 میلی متر | عرض | 8 میلی متر |
| استاندارد | ASTM B194، SAE J463، J461 | سختی | 300-360HV |
| حمل و نقل ایمن | خطر خاصی برای سلامتی ندارد. | ویژگی ماشینکاری | خوب |
| سطح | روشن / جلا | مسطح بودن | خوب |
| دولت | نیمه سخت نورد شده | ||
| برجسته کردن | نوارهای مس بریلیم با عرض 8 میلی متر,MTC 3.1 C17200 مس بریلیوم,نوارهای مس بریلیم جلا داده شده |
||
توضیحات محصول
نوار CuBe2 روی سیم پیچ 0.10x8mm، 0.35x8mm با گواهی MTC 3.1
توضیحات معمولی محصول:
نام محصول: نوار
کیفیت: CuBe2، DIN.2.1247
گواهی: MTC 3.1
مشخصات محصول: 0.1x8mm، 0.35mmx8mm
حالت: نیمه سخت نورد شده است
برند محصول:کوبریلیوم®
ترکیب شیمیاییآلیاژهای CuBe2:
| شماره گذاری | بودن | Co+Ni | مس | Fe | سرب | سی | ال |
| C17200 | 1.8-2.0 | ≥0.2 | لبه | 0.15 | - | 0.15 | 0.15 |
نامگذاری دما ازCuBe2نوار:
| نامگذاری Cuberyllium | ASTM | خواص مکانیکی و الکتریکی نوار بریلیم مس | ||||||
| تعیین | شرح | استحکام کششی (Mpa) |
قدرت بازدهی 0.2% افست | درصد کشیدگی | سختی (HV) |
سختی راکول مقیاس B یا C |
رسانایی الکتریکی (٪ IACS) |
|
| آ | TB00 | محلول آنیل شده | 410 تا 530 | 190 تا 380 | 35 تا 60 | <130 | 45 ~ 78 HRB | 15 تا 19 |
| 1/2 H | TD02 | نیمه سخت | 580 تا 690 | 510 تا 660 | 12 تا 30 | 180 تا 220 | 88 ~ 96 HRB | 15 تا 19 |
| اچ | TD04 | سخت | 680 تا 830 | 620 تا 800 | 2 تا 18 | 220 تا 240 | 96 ~ 102 HRB | 15 تا 19 |
| HM | TM04 | آسیاب سخت شد |
930-1040 | 750 تا 940 | 9 تا 20 | 270 تا 325 | 28 تا 35 HRC | 17 تا 28 |
| SHM | TM05 | 1030-1110 | 860-970 | 9 تا 18 | 295 تا 350 | 31 تا 37 HRC | 17 تا 28 | |
| XHM | TM06 | 1060-1210 | 930 تا 1180 | 4 تا 15 | 300 تا 360 | 32 تا 38 HRC | 17 تا 28 | |
کاربردهای معمول آلیاژهای CuBe2:
روغن و گاز - محفظه های ابزار، شفت های انعطاف پذیر، قطعات MWD و LWD، یاتاقان ها، بوش ها، اجزای سوپاپ، شفت های پمپ
خودرو - قالب های پلاستیکی، قطعات الکترونیکی، ابزار RWMA
برق - اتصالات فنری، ابزارهای ناوبری حمل جریان، پل های تماسی، گیره ها، قطعات رله، سوئیچ های الکتریکی و تیغه های رله
هوافضا - بوش های ارابه فرود، اجزای هواپیما، برودت
اتصال دهنده ها - پیچ ها، پیچ ها، حلقه های نگهدارنده، واشرهای قفلی، واشرهای Belleville، رول پین ها، بست ها، واشرها
سایر صنایع - شیلنگ فلزی انعطاف پذیر، ابزارهای ایمنی بدون جرقه، شفت، قطعات پمپ، قطعات نورد، بلبرینگ، بوش، صندلی سوپاپ، ساقه سوپاپ، صفحات سایش در تجهیزات سنگین، فنرها، الکتروشیمیایی
مشخصات ازآلیاژهای CuBe2:
| نوار | ASTM B194 |
| بار | ASTM B196 |
| سیم | ASTM B197 |
| بشقاب | ASTM B194 |
| ورق | ASTM B194 |
| لوله | ASTM B643 |

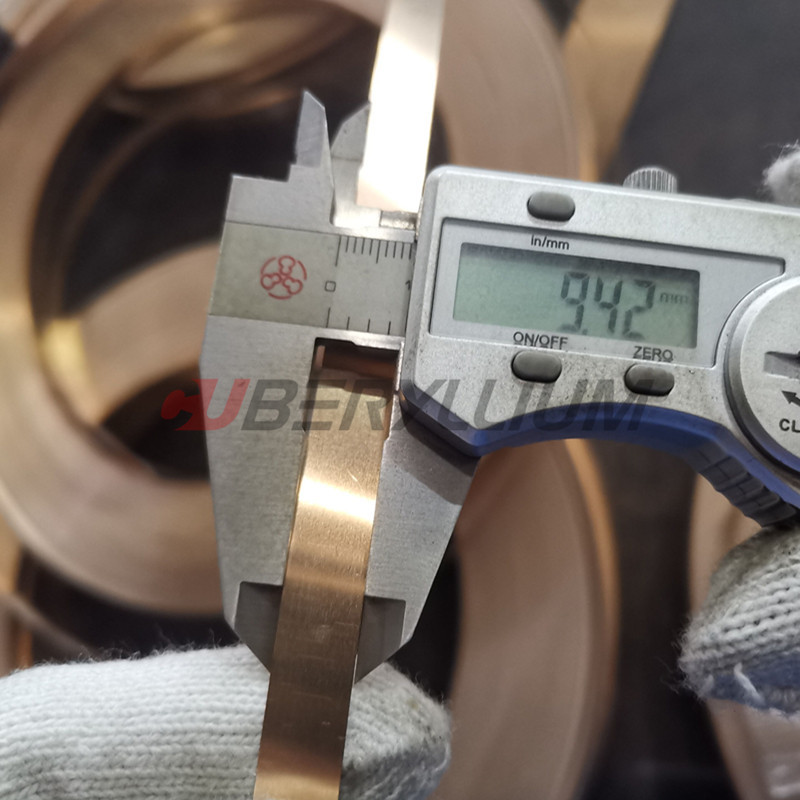

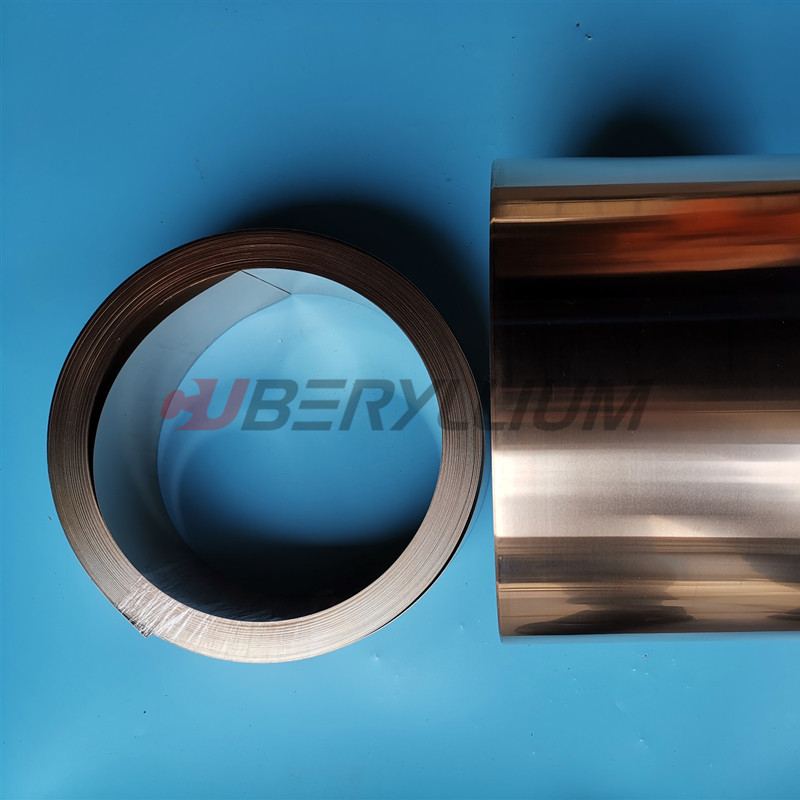

عکس محصول از نوارهای CuBe2:
خواص عالی آلیاژهای CuBe2:
فناوری کلیدی مس بریلیم (حرارت درمانی)
سخت شدن سن
سخت شدن سن به طور قابل توجهی استحکام مواد را افزایش می دهد.این واکنش به طور کلی در دمای بین 260 تا 540 درجه سانتی گراد بسته به آلیاژ و ویژگی های مورد نظر انجام می شود.این چرخه باعث می شود که بریلیم محلول به صورت یک فاز غنی از بریلیم (گاما) در ماتریکس و در مرزهای دانه رسوب کند.تشکیل این رسوب است که باعث افزایش زیاد استحکام مواد می شود.سطح خواص مکانیکی به دست آمده توسط دما و زمان در دما تعیین می شود.باید توجه داشت که مس بریلیوم هیچ ویژگی پیری دمای اتاق ندارد.
محصولات توصیه شده
