همه محصولات
بریلیم مس 0.25mm X 15mm 260 - 310HV RWMA Class 4
| محل منبع | چین |
|---|---|
| نام تجاری | CUBERYLLIUM® |
| گواهی | ISO,SGS |
| شماره مدل | RWMA کلاس 4 |
| مقدار حداقل تعداد سفارش | 50 |
| قیمت | 30USD |
| جزئیات بسته بندی | جعبه کلاف + تخته سه لا |
| زمان تحویل | 10 تا 15 روز |
| شرایط پرداخت | L/C، T/T، Western Union |
| قابلیت ارائه | 200 تن در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام | RWMA کلاس 4 در فرم نوار | حداکثر وزن کویل | 2T |
|---|---|---|---|
| نازک ترین ضخیم. | 0.25 میلی متر | عرض | 15 میلی متر |
| استاندارد | ASTM B194، SAE J463، J461 | سختی | 260 ~ 310HV |
| حمل و نقل ایمن | خطر خاصی برای سلامتی ندارد. | ویژگی ماشینکاری | خوب |
| سطح | روشن / جلا | مسطح بودن | خوب |
| خلق و خوی | 1/2 ساعت | ||
| برجسته کردن | آلیاژ مس بریلیم کلاس 4 RWMA,آلیاژ مس بریلیم شکل نواری,مس بریلیم شکل نواری C17200 |
||
توضیحات محصول
RWMA کلاس 4 به شکل نوار اندازه 0.25mm x 15mm سختی 260-310HV
توضیحات معمولی محصول:
| نام محصول | آلیاژ مس بریلیم |
| مقطع تحصیلی | RWMA کلاس 4 |
| فرم نهایی محصول | در نوار فرم |
| استاندارد | ASTM B194 |
| وضعیت محصول | 1/2 ساعت |
| مشخصات |
ضخامت: 0.25 میلی متر عرض: 15 میلیمتر |
| کاربرد | صنعت برق |
خواص مس بریلیم چیست؟
خواص BeCu:
مس بریلیم یک آلیاژ انعطاف پذیر، قابل ماشینکاری و جوشکاری است.
BeCu پاسخ بسیار خوبی به تیمارهای سخت شدن بارش دارد.
BeCu دارای رسانایی حرارتی عالی (62 Btu/ft-deg.FH) است و رسانایی آن حدود 3-5 برابر بیشتر از فولاد ابزار است.
در برابر آرامش استرس مقاومت نشان می دهد.
در برابر اسیدهای غیر اکسید کننده مانند اسید کلریدریک (HCl) و اسید کربنیک (H2CO3)، در برابر محصولات تجزیه پلاستیک، در برابر سایش ساینده، و گال شدن مقاوم است.
برای افزایش استحکام، دوام و هدایت الکتریکی می توان آن را تحت عملیات حرارتی قرار داد.
مس بریلیم حداکثر استحکام (حداکثر 1400 مگاپاسکال (200000 psi)) هر آلیاژ مبتنی بر مس را نشان می دهد.
ترکیب شیمیایی آلیاژ مس کلاس 4 RWMA:
| شماره گذاری | بودن | Co+Ni | مس | Fe | سرب | سی | ال |
| C17200 | 1.8-2.0 | ≥0.2 | لبه | 0.15 | - | 0.15 | 0.15 |
نامگذاری دما ازنوار مس بریلیم کلاس 4 RWMA:
| نامگذاری Cuberyllium | ASTM | خواص مکانیکی و الکتریکی نوار بریلیوم مس کلاس 4 RWMA | ||||||
| تعیین | شرح | استحکام کششی (Mpa) |
قدرت بازدهی 0.2% افست | درصد کشیدگی | سختی (HV) |
سختی راکول مقیاس B یا C |
رسانایی الکتریکی (٪ IACS) |
|
| آ | TB00 | محلول آنیل شده | 410 تا 530 | 190 تا 380 | 35 تا 60 | <130 | 45 ~ 78 HRB | 15 تا 19 |
| 1/2 H | TD02 | نیمه سخت | 580 تا 690 | 510 تا 660 | 12 تا 30 | 180 تا 220 | 88 ~ 96 HRB | 15 تا 19 |
| اچ | TD04 | سخت | 680 تا 830 | 620 تا 800 | 2 تا 18 | 220 تا 240 | 96 ~ 102 HRB | 15 تا 19 |
| HM | TM04 | آسیاب سخت شد |
930 تا 1040 | 750 تا 940 | 9 تا 20 | 270 تا 325 | 28 تا 35 HRC | 17 تا 28 |
| SHM | TM05 | 1030-1110 | 860-970 | 9 تا 18 | 295 تا 350 | 31 تا 37 HRC | 17 تا 28 | |
| XHM | TM06 | 1060-1210 | 930 تا 1180 | 4 تا 15 | 300 تا 360 | 32 تا 38 HRC | 17 تا 28 | |
تحمل استاندارد نوار مس بریلیم کلاس 4 RWMA:
| برگه تحمل | ||
| (MM) | ||
| نوار ضخامت |
CuBeryllium® تحمل استاندارد |
|
| بر فراز | شامل | مثبت یا منفی |
| 0.03 | 0.08 | 0.003 |
| 0.08 | 0.1 | 0.004 |
| 0.1 | 0.15 | 0.005 |
| 0.15 | 0.2 | 0.006 |
| 0.2 | 0.25 | 0.007 |
| 0.25 | 0.4 | 0.008 |
| 0.4 | 0.55 | 0.009 |
| 0.55 | 0.7 | 0.01 |
| 0.7 | 0.9 | 0.015 |
| 0.9 | 1.5 | 0.025 |
| توجه: تلورانس ها برای نوارهای سخت شده نورد و آسیاب اعمال می شود. | ||

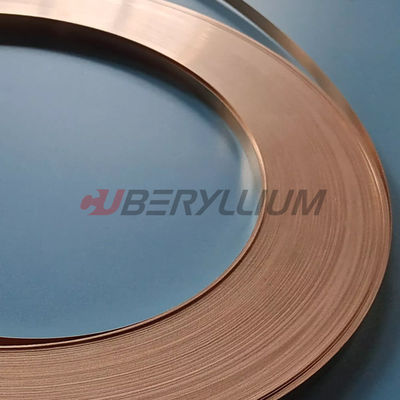

عکس محصول از مس بریلیوم RWMA کلاس 4نوارها:
فناوری کلیدی مس بریلیم (حرارت درمانی)
سخت شدن سن
سخت شدن سن به طور قابل توجهی استحکام مواد را افزایش می دهد.این واکنش به طور کلی در دمای بین 260 تا 540 درجه سانتی گراد بسته به آلیاژ و ویژگی های مورد نظر انجام می شود.این چرخه باعث می شود که بریلیم محلول به صورت یک فاز غنی از بریلیم (گاما) در ماتریکس و در مرزهای دانه رسوب کند.تشکیل این رسوب است که باعث افزایش زیاد استحکام مواد می شود.سطح خواص مکانیکی به دست آمده توسط دما و زمان در دما تعیین می شود.باید دانست که مس بریلیوم هیچ ویژگی پیری دمای اتاق ندارد.
محصولات توصیه شده
